主要组成部分

• 放料架：采用被动运转、液压张紧、恒速进给的方式，用于放置金属卷材，其放料宽度一般在 300mm-1500mm，放料重量≤15T，可夹持钢卷大外径为 1500mm，内孔直径为 460mm-560mm。

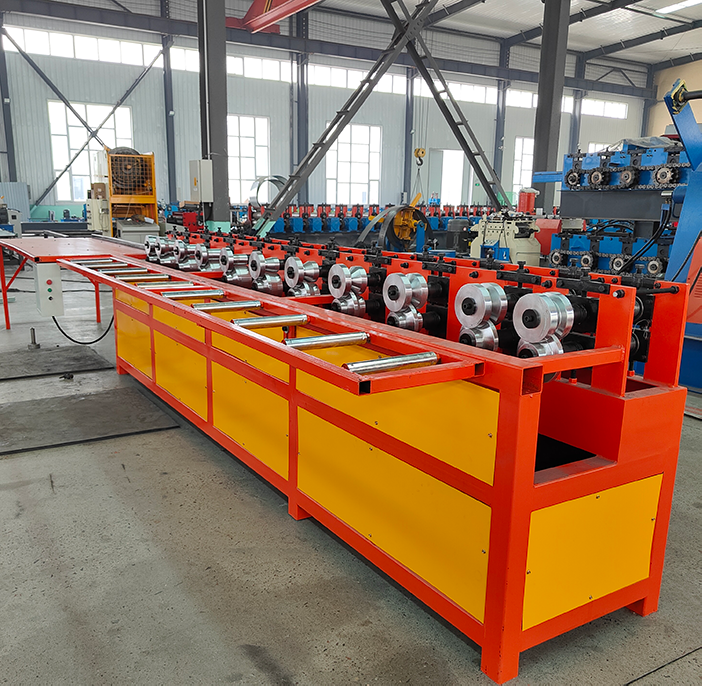

• 成型主机：多采用牌坊式结构 + 万向节 + 齿轮箱，通过电机 + 齿轮箱驱动，由 PLC 控制。它具备钢板导向、手动调节自动居中、整平、夹送、辊压成型等功能。
• 冲孔设备：通常采用不停机冲孔方式，由伺服电机 + 脉冲编码器 + 滚珠丝杠传动，可保证冲孔精度。
• 拱弯设备：一般采用三辊拱弯，两辊的拱弯方式，弧形结构曲率半径采用双向电动调节，能将平板状的钢板加工成具有一定弧度的仓顶部件。
• 剪切设备：多采用液压切刀剪切方式，角度可调，与拱弯弧板状态匹配，可将成型后的钢板按规定长度进行剪切。
